中创信晟最新推出美国原装可测量液氮、液氧、液氢、液氦极低温超高温元件

作者:铂基传感    浏览量:2040    发布时间:2019-09-22

1:DT-670硅二极管

DT-670-SD的功能

  • 在业界任何硅二极管的最宽可用温度范围(1.4 K至500 K)中,具有最佳精度
  • 迄今为止,对于任何硅二极管在30 K至500 K的应用中的最小公差
  • 坚固,可靠的Lake Shore  SD封装,  旨在承受反复的热循环并最大程度地减少传感器的自热
  • 符合标准曲线DT-670温度响应曲线
  • 多种包装选择
DT-670E-BR功能
  • 温度范围:1.4 K至500 K
  • 裸模传感器具有当今市场上所有硅二极管中最小的尺寸和最快的热响应时间
  • 非磁性传感器
DT-621-HR功能
  • 温度范围:1.4 K至325 K *
  • 非磁性包装
  • 裸露的平面基板,用于表面安装

*校准至1.4 K,未校准(曲线DT-670)至20 K

二极管测温

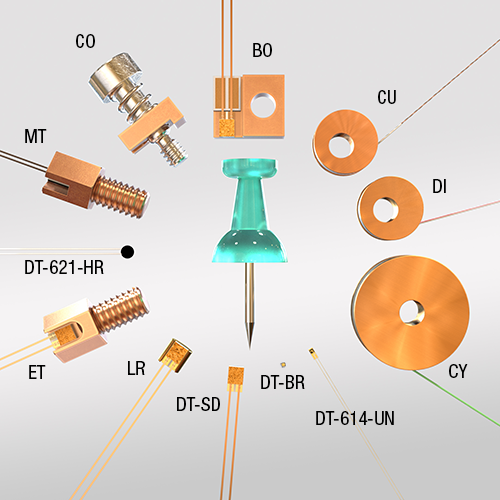

二极管测温法基于以恒定电流(通常为10 µA)偏置的pn结中正向压降的温度依赖性。由于电压信号相对较大,介于0.1 V和6 V之间,因此二极管易于使用,并且仪器操作简单diodepackages

DT-670二极管的典型电压

dt670-1

DT-670二极管的典型灵敏度

dt670-2

DT-670系列硅二极管在较宽的温度范围内提供了比以前市售的硅二极管更高的精度。符合DT-670标准电压对温度响应曲线的曲线,DT-670系列中的传感器是可互换的,并且在许多应用中不需要单独校准。SD封装中的DT-670传感器有四个公差带,三个公差带在1.4 K至500 K的温度范围内用于一般的低温用途,而一个公差带则在30 K到室温的应用中提供卓越的精度。DT-670传感器还具有第七公差带B和E,它们只能以裸片形式提供。对于要求更高准确性的应用,可提供DT-670-SD二极管,并在1.4 K至500 K的整个温度范围内进行校准。

裸片传感器DT-670E-BR提供当今市场上任何硅二极管中最小的物理尺寸和最快的热响应时间。对于尺寸和热响应时间至关重要的应用(包括焦平面阵列和用于蜂窝通信的高温超导滤波器),这是一个重要的优势。

esdwarningdt621_po

DT-621-HR微型硅二极管

DT-621微型硅二极管温度传感器配置为安装在平坦表面上。DT-621传感器套件在其可用范围内表现出精确的单调温度响应。传感器芯片与环氧树脂圆顶直接接触,这会导致20 K以下的电压升高,并阻止整个范围符合DT-670曲线。对于低于20 K的使用,需要校准。

Lake Shore SD封装 —业界最坚固耐用,用途最广泛的封装SD封装具有直接的传感器到蓝宝石底座的安装,气密密封和钎焊的科瓦合金引线,可提供业内最坚固耐用,用途广泛的传感器,并具有最佳的样品至芯片连接能力。经过精心设计,热量从引线上散发出来,绕过芯片,它在500 K下可以存活数千小时(取决于型号),并且与大多数超高真空应用兼容。可以将铟焊接到样品上,而无需校准传感器。如果需要,也可以提供没有Kovar引线的SD软件包。

2:镓铝砷温度传感器

1511013593415541美国 Lake Shore 镓铝砷二极管温度传感器简介美国 Lake Shore TG120镓铝砷(GaAlAs)二极管低温传感器尤其适合用于中低磁场下的低温测量应用。GaAlAs传感器在低温时有很高的灵敏度(dV/dT)。GaAlAs传感器电压-温度特性在传感器的使用温度范围1.4K-500K是单调变化的。

美国 Lake Shore 镓铝砷二极管温度传感器简介

美国 Lake Shore TG120镓铝砷(GaAlAs)二极管低温传感器尤其适合用于中低磁场下的低温测量应用。GaAlAs传感器在低温时有很高的灵敏度(dV/dT)。GaAlAs传感器电压-温度特性在传感器的使用温度范围1.4K-500K是单调变化的。(请看下面的数据)

GaAlAs二极管是直接带隙,单节器件,在磁场中,产生很小的输出变化。因此这种传感器比较适合应用于最大到5T的中低磁场环境下测量低温。

 封装选件

P,PL,SD,CO,CU

 TG-120-SD特点

• 从1.4K-500K单调温度响应

• 当温度低于50K时极好的灵敏度(dV/dT)

•磁场感应误差小

•结实、性能可靠的SD包装,适应反复的热循环,减少了传感器的自热效应

•多种可选封装方式

 TG-120-P特点

•温度范围:1.4K-325K

•4.2K时的重复性:±10mK

 TG-120-PL 特点

• 温度范围:1.4K-325K

•质量轻,热响应快1511013593547798注意::这些传感器对静电放电是非常敏感的。在传感器操作或给传感器进行机械或电连接时,为了避免性能的衰减或功能的损失,请采用ESD预防措施。

注意专利号:4,643,589,四月87,"采用 镓铝砷二极管制成的温度计"Lake Shore Cryotronics, Inc

Lake Shore SD封装是工业应用领域里面最坚固和最通用的封装方式

SD包装,传感器直接安装在蓝宝石基片上、密封、并铜焊Kovar导线。是工业上最坚固、最通用,最好的传感器封装方式。这样设计可以使热量沿着导线传递到裸片,在500K时,可有效工作几千个小时(依据型号不同尔不同),并可以应用于超高真空中。还可以用铟将其焊接在样品上,不会产生传感器的校准变化。如果需要,SD包装也可以不带Kovar导线。

典型的镓铝砷温度传感器电压

15110135947438941511013595881856


典型的镓铝砷温度传感器灵敏度

3:铂金极低温传感器

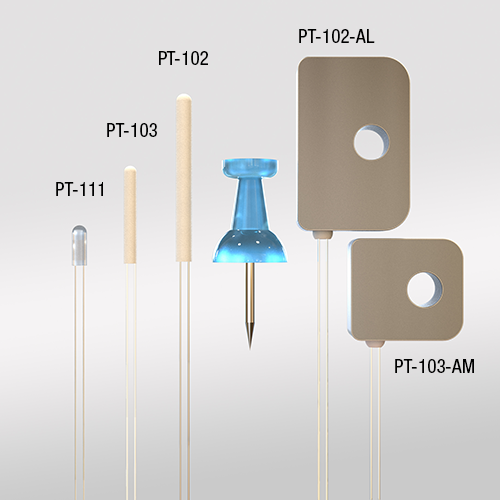

platinumpackages





白金功能

  • 温度范围:14 K至873 K(取决于型号)
  • 符合IEC 751标准,低至70 K
  • 高再现性:77 K时±5 mK
  • 40 K以上的磁场依赖性低
  • 非常适合用于电离辐射
  • 提供SoftCal™校准
  • 提供非磁性封装(所有PT-102和PT-103变体
  • PT-100铂电阻温度计(PRT)是30 K至873 K(-243°C至600°C)范围内的低温温度传感和控制元件的绝佳选择。在此温度范围内,PRT具有很高的重复性和近乎恒定的灵敏度(dR / dT)。铂电阻器还可以用作磁场环境中的控制元件,在这种环境中,可以容忍接近一度的误差。PRT在70 K以上可以互换。使用可控纯度的铂可确保从一种设备到另一种设备的一致性。PRT在大约30 K以下时会迅速降低灵敏度。应对其进行校准,以在100 K以下使用时达到最大的精度。该图说明铂传感器符合IEC 751曲线。
  • 典型的铂电阻值1-1

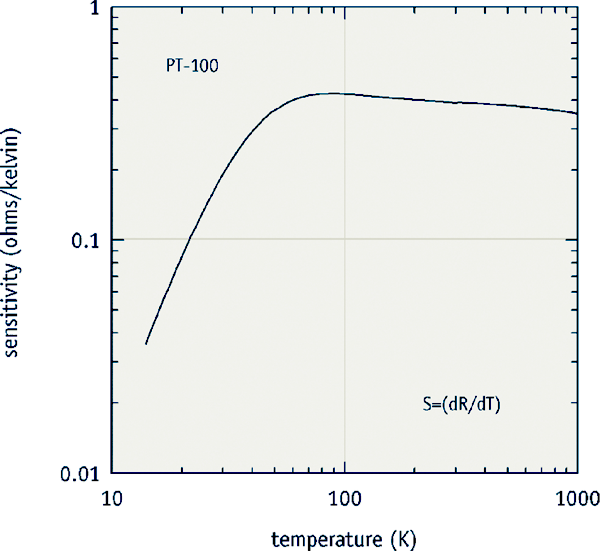

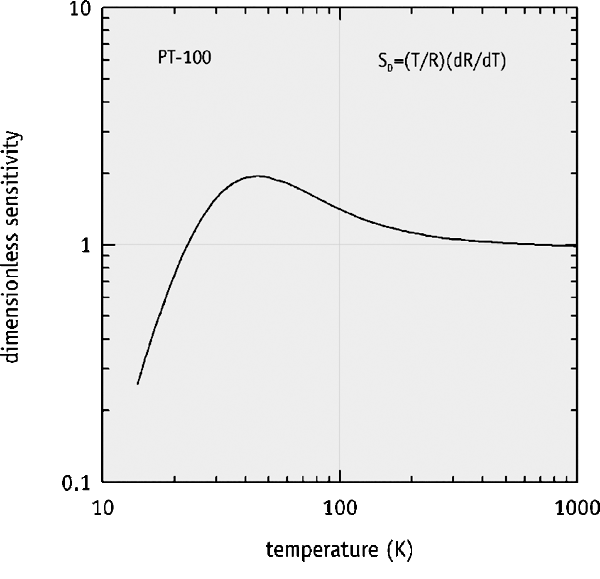

  • 典型的铂灵敏度值1-2
  • 典型的铂灵敏度值1-3
  • 白金规格

    一般

    标准曲线 IEC 751

    推荐激励 1 mA

    在273 K的推荐激励下耗散 100 µW

    热响应时间 PT-102和PT-103:在77 K时为1.75 s,在273 K时为12.5 s;PT-111:在77 K时为2.5 s,在273 K时为20 s

    辐射中使用建议用于电离辐射环境中-  更多信息

    在磁场中的使用由于铂金传感器在30 K以上时相对较低的磁场依赖性,因此当可以容忍某些误差时,它们可以用作磁场应用中的控制元件-  更多信息

    在77 K时重现性4 ±5 mK

    焊接标准 J-STD-001 2级

    1通过使传感器经受305 K至77 K的反复热冲击来获得短期可重复性数据

    使用范围

      最低限额 最高限额
    PT-102 14千 873千
    PT-103 14千 873千
    PT-111 14千 673千

    SoftCal™的准确性

      73 K至305 K 305 K至400 K 400 K至475 K 475 K至500 K 500 K至670 K
    2S ±0.25千 ±0.9千 ±1.3千 ±1.4千 ±2.3千
    3S ±0.25千 ±0.25千 ±0.25千 ±1.4千 ±2.3千

    2S:77 K和305 K
    3S:77 K,305 K和475 K

    校准精度

      典型传感器精度2 长期稳定性3
      校准至800 K 所有其他校准
    30 K ±10 mK ±10 mK -
    77千 ±12 mK ±12 mK ±10 mK
    305千 ±23 mK ±23 mK -
    400 K ±210毫米 ±41毫米 -
    50万 ±210毫米 ±46毫米 -
    80万 ±310毫米 - -
