为了响应对高精度铂温度传感器日益增长的需求,IST AG正在推出用于高精度测量的新型RTD PW系列。新的4线设计片上允许测量F0.15级至+600°C高温,且具有非常低的滞后性。
对于高精度的温度测量,四线结构已被证明是有效的,因为它们可以有效地抑制导线电阻及其温度影响。参考点的放置有多种可能性。
两线传感器的设计常常会导致测量误差,例如由于使用不同线材时可能的热应力或由于微小的位置变化。

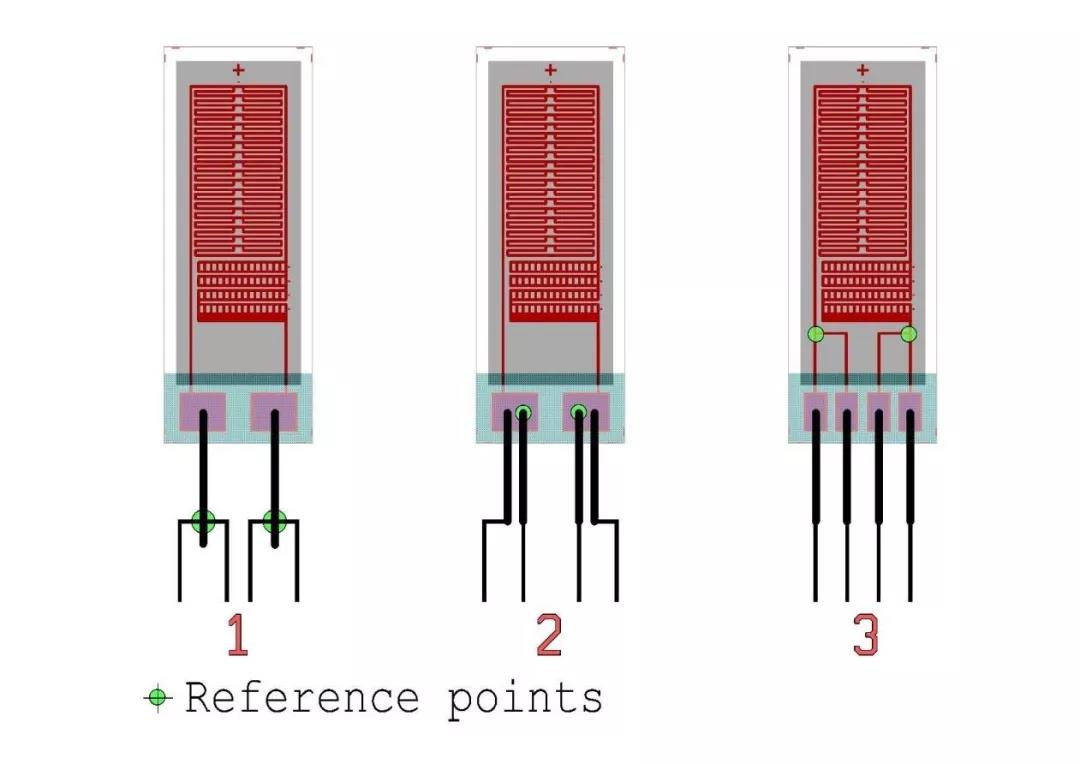

该传感器特别适合于高精度和长期稳定的测量需求。使用这种新的4线RTD,参考点在传感器芯片内部(参见上图3)。四个延长线的分叉点发生在感应区域和焊点之间。
这抑制了焊点的接触电阻,并最小化机械应力的影响。四根延长线的纯铂线的延续保证了从芯片侧的最小材料变化,确保长期稳定性和热应力的抑制。
